矿用电缆的屏蔽层作用不同所采用的材料及结构不同

2021-02-27 09:25:44
作者:

矿用电缆的屏蔽层作用不同所采用的材料及结构不同。屏蔽层按作用分导线屏蔽、绝缘屏蔽和金属屏蔽。

①导线屏蔽。导线屏蔽为包在电缆导线表面外的半导电材料,用于大于3kv的高压电缆防止电晕产生。由于高压强电场使曲率半径很小的多股绞线表面,产生尖端放电形成电晕,影响绝缘性能、造成能量损耗。在每一相多股绞线外包上导线屏蔽后,增大导线的曲率半径,均匀了电场,防止电晕的产生,故导线屏蔽又称均压带。要求导线屏蔽层表面光滑,无明显凸纹、尖角和颗粒。导线屏蔽采用的半导电材料是在绝缘材料中掺杂了导电物质,具有一定的导电能力。导线屏蔽材料有纸绝缘电缆的半导电纸、金属化纸等,橡胶、塑料绝缘电缆的半导电橡胶、半导电塑料等。

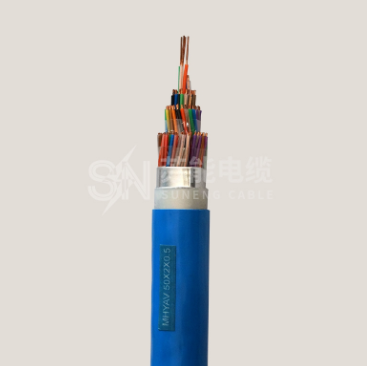

矿用电缆


②绝缘屏蔽。绝缘屏蔽是包在绝缘和接地芯线之外的半导电材料,当一相绝缘破损时,其主芯线经绝缘屏蔽与接地芯线相连,造成单相接地故障,使单相接地保护动作切断电源,既可防止了严重的相间短路故障发生,又可防止短路电弧引起瓦斯、煤尘的燃烧和爆炸。所以有绝缘屏蔽的电缆特别适用于向有燃烧和爆炸危险场所的设备供电。绝缘屏蔽采用的材料与导线屏蔽材料相同。对于无金属护套的塑料、橡皮电缆,绝缘屏蔽由半导电材料加金属带或金属丝组成。

③金属屏蔽。金属屏蔽是包在统包绝缘之外的导电材料,产生电磁屏蔽以防止强电场辐射干扰通信信号。所以额定电压为3kV以上的电缆均应有金属屏蔽。按材料不同有铜带屏蔽和铜丝屏蔽两种。前者用于固定式电缆,后者用于移动式电缆。采用铅包和铝包金属套时,金属套可兼作金属屏蔽层。电缆使用时,金属屏蔽层应与接地系统相连。
